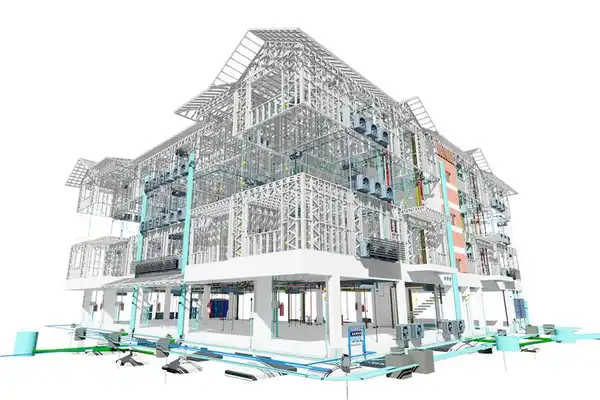

Case BIM: os impactos de uma compatibilização integrada entre estrutura e instalações

Como a integração entre estrutura e instalações pode antecipar conflitos, reduzir retrabalhos e aumentar a previsibilidade da execução

Na construção civil, muitos problemas que aparecem no canteiro começaram muito antes da obra.

Uma passagem de instalação que não foi prevista na estrutura, uma tubulação que encontra uma viga no caminho ou um equipamento que não possui espaço adequado para manutenção podem parecer problemas pontuais. Na prática, quando identificados apenas durante a execução, esses conflitos podem gerar retrabalho, alterações de projeto, desperdícios e impactos no cronograma.

É nesse cenário que a Modelagem da Informação da Construção (BIM) e a compatibilização integrada assumem um papel estratégico.

Neste case, analisamos como a integração entre os projetos de estrutura e instalações permite antecipar interferências ainda na etapa de projeto e transformar informações técnicas em decisões mais seguras para a execução.

O desafio: projetos que precisam funcionar juntos

Uma edificação não é composta por sistemas independentes.

A estrutura precisa suportar os esforços previstos. As instalações elétricas e hidrossanitárias precisam percorrer seus respectivos caminhos. Sistemas de combate a incêndio, climatização e demais disciplinas precisam ocupar espaços físicos que, muitas vezes, são compartilhados.

O problema surge quando cada disciplina é desenvolvida de forma isolada.

Em uma análise tradicional baseada apenas em desenhos 2D, determinadas interferências podem passar despercebidas porque cada projeto apresenta uma visão específica da edificação.

O projeto estrutural mostra vigas, pilares e lajes.

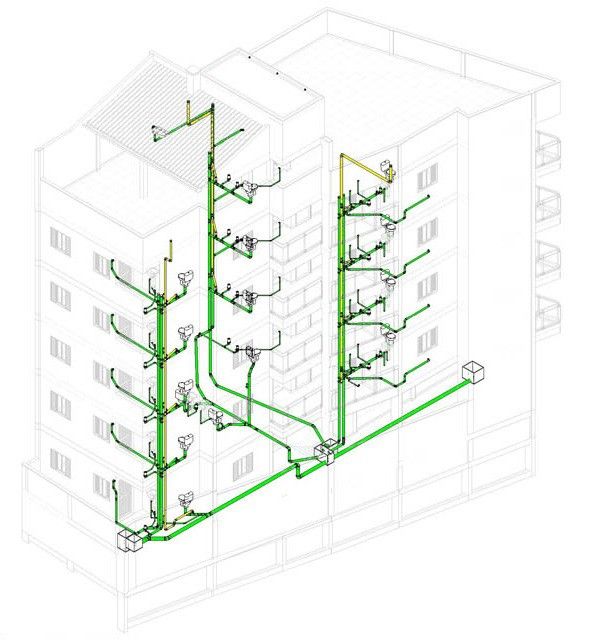

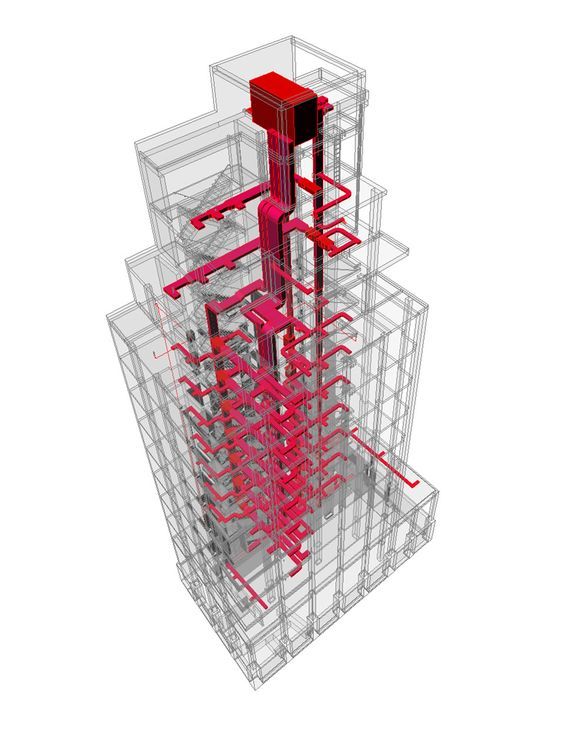

O projeto de instalações mostra tubulações, eletrodutos, equipamentos e demais componentes.

Mas é na obra que todos esses elementos precisam ocupar o mesmo espaço físico.

A compatibilização BIM permite justamente analisar essa relação antes que ela chegue ao canteiro.



A abordagem: transformar projetos separados em uma visão integrada

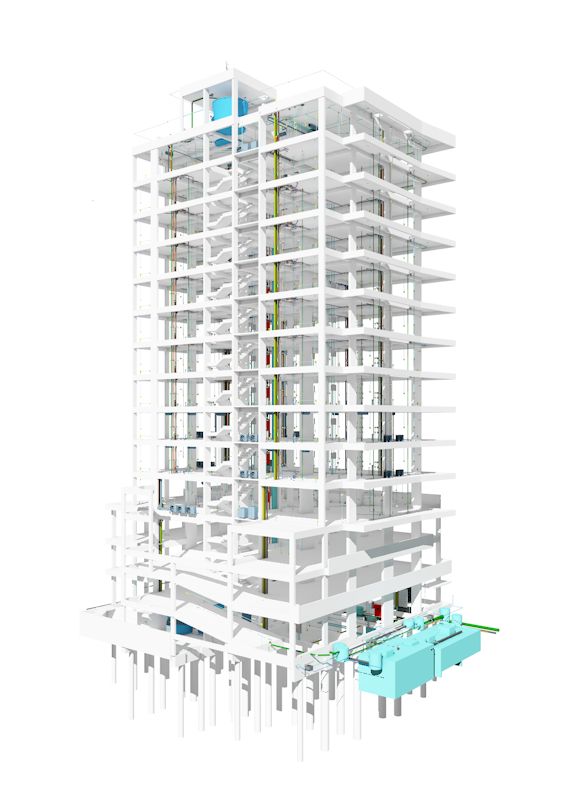

No BIM, os diferentes projetos podem ser desenvolvidos e analisados dentro de um ambiente tridimensional.

Isso possibilita visualizar não apenas cada elemento individualmente.

No processo de compatibilização, a estrutura é analisada em conjunto com as instalações para identificar possíveis conflitos, como:

• tubulações atravessando vigas ou pilares;
• falta de espaço para passagem de instalações;
• interferências entre diferentes sistemas;
• elementos estruturais incompatíveis com as necessidades das instalações;
• alturas e níveis inadequados;
• conflitos entre equipamentos e elementos construtivos;
• dificuldades de acesso e manutenção;
• necessidade de aberturas ou reservas não previstas.



A grande diferença está no momento em que essas questões são identificadas.

O conflito deixa de ser um problema de obra e passa a ser uma informação de projeto.



O que a compatibilização permitiu identificar

Durante a análise integrada, a sobreposição dos modelos possibilita localizar interferências que poderiam gerar decisões improvisadas durante a execução.

Um exemplo comum é a passagem de uma tubulação por uma região ocupada por uma viga.

No desenho individual de cada disciplina, os dois elementos podem estar perfeitamente posicionados.

Quando os modelos são analisados conjuntamente, porém, fica evidente que ambos disputam o mesmo espaço.

Sem uma compatibilização prévia, algumas alternativas poderiam surgir somente durante a execução:

quebrar, furar, deslocar, adaptar ou refazer.



Com o BIM, a discussão acontece antes.

A equipe pode avaliar tecnicamente a solução mais adequada, considerando as características da estrutura, o percurso das instalações e as condições de execução.

Da detecção à solução

Identificar uma interferência é apenas uma parte do processo.

O verdadeiro ganho está em transformar a detecção em uma decisão coordenada entre as disciplinas.

A partir da análise do modelo, os conflitos podem ser classificados e encaminhados para revisão.

Isso permite estabelecer um fluxo mais organizado:

Identificação → análise → decisão → ajuste → nova verificação.

Depois das alterações, o modelo pode ser novamente analisado para verificar se o conflito foi efetivamente solucionado e se a mudança não criou novas interferências.

Esse processo reduz a dependência de soluções improvisadas no canteiro e cria maior rastreabilidade para as decisões tomadas durante o desenvolvimento dos projetos.



Impactos na execução da obra

Os benefícios da compatibilização entre estrutura e instalações não ficam restritos ao ambiente digital.

Eles chegam diretamente à execução.

1. Redução de retrabalho

Quanto mais conflitos são identificados antes da execução, menor a necessidade de corrigir serviços já realizados.

Isso é especialmente relevante em elementos que, depois de executados, exigem demolição ou intervenção para receber uma instalação.



2. Maior previsibilidade

Uma obra previsível depende de informações confiáveis antes que as equipes estejam no canteiro.

Quando os projetos chegam mais bem coordenados à execução, a equipe consegue trabalhar com maior clareza sobre o que será executado, onde e como.



3. Melhor aproveitamento dos recursos

Retrabalho significa consumo adicional de materiais, mão de obra, equipamentos e tempo.

Ao antecipar conflitos, a compatibilização contribui para reduzir movimentações e intervenções desnecessárias.

O objetivo não é apenas encontrar erros, mas evitar que recursos sejam utilizados para corrigi-los depois.





4. Mais segurança para as decisões

Uma decisão tomada durante a execução normalmente envolve pressão de prazo e necessidade de resposta imediata.

No ambiente BIM, a equipe consegue analisar alternativas com antecedência e avaliar seus impactos antes da execução.

Isso muda a lógica da gestão:

em vez de reagir ao problema, a equipe trabalha para antecipá-lo.



5. Integração entre disciplinas

A compatibilização também melhora a comunicação entre os diferentes profissionais envolvidos no projeto.

Estrutura e instalações deixam de ser analisadas como disciplinas isoladas e passam a ser consideradas partes de um mesmo sistema construtivo.

Essa visão integrada é fundamental para projetos mais coordenados e executáveis.



BIM não é apenas modelagem 3D

É importante destacar que o valor do BIM não está simplesmente em transformar desenhos 2D em modelos tridimensionais.

O modelo é uma ferramenta.

O resultado está na capacidade de utilizar as informações para analisar, coordenar e tomar decisões antes da execução.

Uma modelagem visualmente sofisticada, mas sem coordenação entre disciplinas, não resolve o problema.

Da mesma forma, detectar uma interferência sem estabelecer um processo para tratá-la não gera todo o potencial da metodologia.

A verdadeira eficiência está na integração entre modelo, informação, processo e decisão.



O impacto vai além da compatibilização

Quando estrutura e instalações são compatibilizadas ainda na fase de projeto, os ganhos podem se conectar a outras etapas da gestão da obra.

Uma informação mais confiável pode contribuir para:

Projetos → Orçamento → Planejamento → Execução → Controle

Quanto mais consistente é a informação na origem, menor tende a ser a propagação de incertezas nas etapas seguintes.

Por isso, a compatibilização BIM deve ser entendida como parte de uma estratégia maior de gestão e previsibilidade da construção.



A compatibilização entre estrutura e instalações permite antecipar problemas, discutir soluções com as disciplinas envolvidas e entregar para a execução uma informação mais coordenada.

Na prática, isso significa menos improviso, mais controle e maior previsibilidade.

O BIM deixa de ser apenas uma representação digital da obra e passa a atuar como uma ferramenta de inteligência para a tomada de decisão.

A integração entre estrutura e instalações é um dos exemplos mais claros de como o BIM pode gerar impacto real na construção civil.

Ao identificar conflitos antes da execução, a compatibilização contribui para reduzir retrabalhos, melhorar a coordenação dos projetos e dar mais segurança às decisões que serão tomadas no canteiro.

Mais do que encontrar interferências, o objetivo é antecipar decisões que poderiam se transformar em problemas durante a obra.

É essa mudança de lógica que torna a compatibilização BIM uma ferramenta estratégica para empresas que buscam mais eficiência, controle e previsibilidade.
